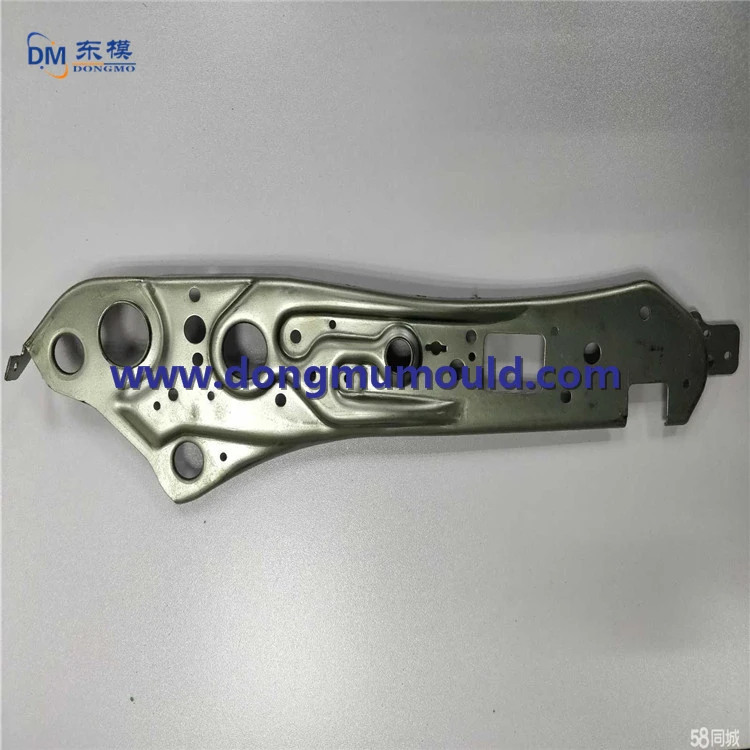

Σφράγιση εξαρτημάτων κοινά κακά και αντίμετρα
Σχετικά με διάφορα ελαττώματα των εξαρτημάτων σφράγισης που παράγονται από εργοστάσια σφράγισης, έχουμε αναλύσει αρκετά σημεία στα δύο πρώτα άρθρα. Σήμερα, θα ρίξουμε μια ματιά στις αιτίες και τα προληπτικά μέτρα των τελευταίων κακών εξαρτημάτων σφράγισης.
9. Η θέση της κενή οπής αλλάζει κατά την κάμψη
1) Λόγοι
Το μέγεθος της θέσης της οπής είναι λάθος, (κάμψη και αραίωση τάσης).
Τρύπα διαφορετική καρδιά (το ύψος κάμψης δεν είναι αρκετό, ολίσθηση κενού, αναπήδηση, φαινόμενο διακύμανσης επιπέδου κάμψης).
Όταν η γραμμή κάμψης και η κεντρική γραμμή των δύο οπών δεν είναι παράλληλες, το ύψος κάμψης είναι μικρότερο από το ελάχιστο ύψος κάμψης.
Οι τρύπες κοντά στη γραμμή κάμψης είναι επιρρεπείς σε παραμόρφωση.
2) Αντίμετρα
Μέτρα διαφορετικών καρδιακών αιτιών:
Βεβαιωθείτε ότι το ύψος κάμψης αριστερά και δεξιά είναι σωστό.
Διόρθωση φθαρμένων ακίδων και πλακών πείρων.
Μειώστε το ελατήριο για να εξασφαλίσετε την παραλληλία και την επιπεδότητα των δύο καμπυλωτών επιφανειών.
Αλλάξτε τη διαδρομή της διαδικασίας, πρώτα διόρθωση κάμψης και μετά διάτρηση.
Παρουσιάζει ένα παιχνίδι που ανοίγει προς τα έξω
Εξασφαλίστε το ελάχιστο ύψος κάμψης H(H Μεγαλύτερο ή ίσο με R συν 2 t t πάχος υλικού R ακτίνα κάμψης).
Αλλάξτε το σχήμα του επεξεργασμένου εξαρτήματος για να πέσει το τμήμα λιγότερο από το ελάχιστο ύψος κάμψης χωρίς να επηρεαστεί η χρήση.
Η τρύπα κοντά στη γραμμή κάμψης είναι εύκολο να δημιουργήσει μέτρα παραμόρφωσης:
Στο σχεδιασμό των εξαρτημάτων κάμψης, διασφαλίζεται ότι από το τμήμα κάμψης έως την άκρη της οπής η απόσταση X είναι μεγαλύτερη από μια ορισμένη τιμή X Μεγαλύτερη ή ίση με (1.5-2.0)tt πάχος πλάκας κάμψης.
Μια βοηθητική οπή έχει σχεδιαστεί στο τμήμα κάμψης για να απορροφά την τάση παραμόρφωσης κάμψης, η οποία μπορεί να αποτρέψει την παραμόρφωση της οπής κοντά στη γραμμή κάμψης. Γενικά, υιοθετείται το σχέδιο κάμψης πριν από τη διάτρηση.
10. Αφού λυγίσουν τα μέρη, το τμήμα κάμψης είναι προφανώς πιο λεπτό
1) Αντίμετρα
The bending radius is too small relative to the plate thickness (r/t>3 Κάμψη δεξιάς γωνίας) γενικά αυξάνουν την ακτίνα κάμψης.
Η κάμψη πολλαπλών γωνιών καθιστά το τμήμα κάμψης λεπτότερο και μεγαλύτερο. Προκειμένου να μειωθεί η αραίωση, υιοθετείται όσο το δυνατόν περισσότερο η μέθοδος μονής γωνίας και κάμψης πολλαπλών διεργασιών.
Όταν χρησιμοποιείται η αιχμηρή γωνιακή διάτρηση, η διάτρηση εισέρχεται πολύ βαθιά στη μήτρα και το πάχος του τμήματος κάμψης μειώνεται προφανώς.
11. Οι φλάντζες των εξαρτημάτων σχεδίασης ζαρώνουν κατά τη διαδικασία σχεδίασης
1) Λόγοι
Η δύναμη συγκράτησης της φλάντζας είναι πολύ μικρή για να αντισταθεί στην υπερβολική εφαπτομενική θλιπτική τάση. Και προκαλούν εφαπτομενική παραμόρφωση, χάνοντας έτσι τη σταθερότητα μετά το σχηματισμό ρυτίδων. Το λεπτότερο υλικό είναι επίσης πιο εύκολο να σχηματίσει ρυτίδες.
2) Αντίμετρα
Αυξήστε τη δύναμη συγκράτησης της βάσης και αυξήστε το πάχος του υλικού κατάλληλα.
12. Αιτίες και πρόληψη ρωγμών τοίχων εξαρτημάτων βαθιάς έλξης
1) Λόγοι
Η ακτινική εφελκυστική τάση του υλικού κατά το βαθύ τράβηγμα είναι πολύ μεγάλη.
Η ακτίνα του φιλέτου είναι πολύ μικρή.
Κακή βαθιά λίπανση σχεδίασης.
Η πρώτη ύλη έχει κακή πλαστικότητα.
2) Αντίμετρα
Μειώστε τη δύναμη συγκράτησης.
Αυξήστε την ακτίνα του φιλέτου.
Σωστή χρήση λιπαντικών.
Επιλέξτε το υλικό με καλύτερη απλή γραμμή ή αυξήστε τη διαδικασία ανόπτησης στο εργαστήριο.
13. Το κάτω μέρος του βαθιού τεμαχίου σχεδίασης είναι σκισμένο
1) Λόγοι
Η ακτίνα φιλέτου της μήτρας είναι πολύ μικρή, έτσι ώστε το υλικό να είναι στην κατάσταση κοπής.
2) Αντίμετρα
(γενικά εμφανίζεται στο αρχικό στάδιο του βαθιού τραβήγματος) αυξήστε την ακτίνα του φιλέτου μήτρας και κάντε το λείο. 0.2μm.
14. Η άκρη των βαθιών τμημάτων σχεδίασης είναι ανώμαλη και ζαρωμένη
1) Λόγοι
Το κενό δεν συνάδει με το κέντρο της μήτρας ή το πάχος του υλικού είναι ανομοιόμορφο, καθώς και η ακτίνα του φιλέτου της μήτρας και το διάκενο μεταξύ της μήτρας και της μήτρας είναι ανομοιόμορφα (η ακτίνα της μήτρας είναι πολύ μεγάλη και αποσπάται από τη θήκη του τυφλού στο τελικό στάδιο του βαθιού τραβήγματος, έτσι ώστε η θήκη ακατέργαστου υλικού που δεν έχει διασχίσει το φιλέτο να μην μπορεί να πιεστεί στη μήτρα και στη συνέχεια να τραβηχτεί στη μήτρα για να σχηματίσει την πτυχή της άκρης.
2) Αντίμετρα
Επανατοποθετήστε τη μήτρα, διορθώστε την ακτίνα του φιλέτου μήτρας και το κενό μεταξύ της μήτρας και της μήτρας για να γίνει το μέγεθος ακόμη και πριν από την παραγωγή (μειώστε την ακτίνα του φιλέτου καλουπιού ή χρησιμοποιήστε τη συσκευή κυρτής θήκης για να εξαλείψετε την πτυχή).
15. Τα κωνικά μέρη ή τα ημισφαιρικά μέρη ζαρώνουν στη μέση κατά το βαθύ σχέδιο
1) Λόγοι
Στην αρχή του βαθιού τραβήγματος, το μεγαλύτερο μέρος του υλικού είναι σε κατάσταση αναστολής, συν η δύναμη συγκράτησης είναι πολύ μικρή, η ακτίνα του φιλέτου είναι πολύ μεγάλη ή χρησιμοποιείται πάρα πολύ λιπαντικό. Η ακτινική τάση εφελκυσμού μειώνεται και το υλικό γίνεται ασταθές και τσαλακώνεται υπό την επίδραση της εφαπτομενικής θλιπτικής τάσης.
2) Αντίμετρα
Αυξήστε τη δύναμη συγκράτησης του τυφλού ή χρησιμοποιήστε τη δομή της ράβδου καλαντέρ, μειώστε την ακτίνα του φιλέτου μήτρας ή κάντε το υλικό ελαφρώς πιο παχύ.
