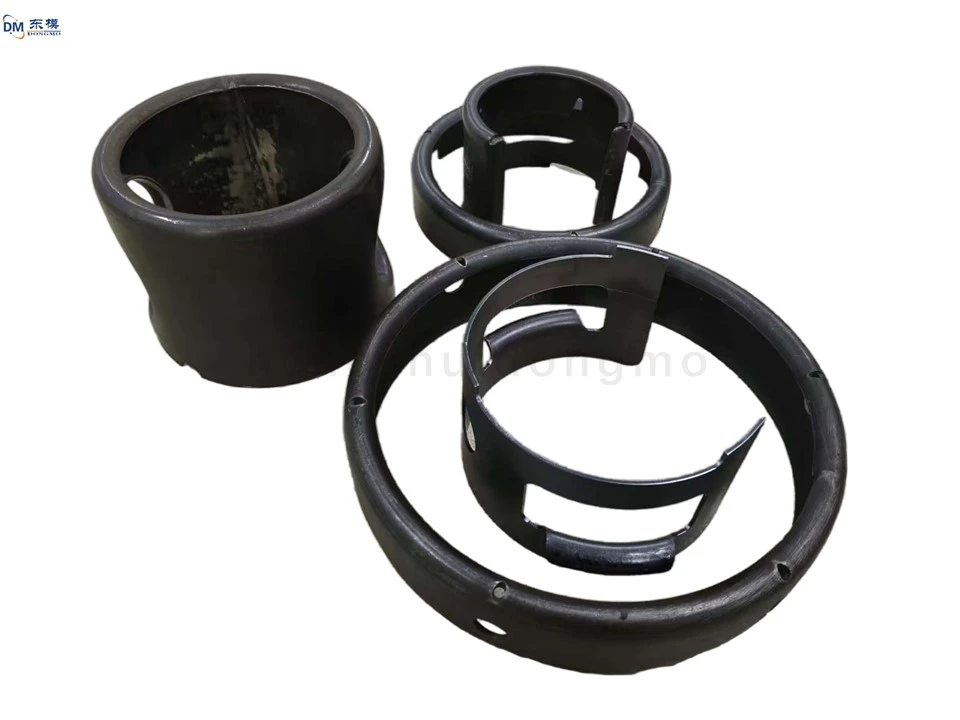

Μεταλλική μήτρα, λαβή, βάση, εξαρτήματα σφράγισης κυλίνδρων LPG

I. Βασικά εξαρτήματα των καλουπιών σφράγισης: Ένα διπλό-σύστημα σύνδεσης καλουπιών

Από την άποψη του βασικού πλαισίου, μια πλήρης μήτρα σφράγισης αποτελείται κυρίως από δύο μέρη: μια άνω μήτρα και μια κάτω μήτρα. Αυτά τα δύο μέρη συνεργάζονται με ακρίβεια για να ελέγξουν την πλαστική παραμόρφωση του υλικού. Η άνω μήτρα τυπικά περιλαμβάνει βασικά εξαρτήματα όπως μια βάση μήτρας, διάταξη κοπής, πρότυπο και οδηγούς στύλους. Η βάση της μήτρας, ως βάση στήριξης, είναι συνήθως κατασκευασμένη από-κράμα χάλυβα υψηλής αντοχής για να εξασφαλίζεται σταθερότητα σε επαναλαμβανόμενες κρούσεις. Η συσκευή κοπής είναι υπεύθυνη για την κοπή του μεταλλικού φύλλου σύμφωνα με ένα προκαθορισμένο περίγραμμα. η ευκρίνεια και η ανθεκτικότητά του επηρεάζουν την ποιότητα της διατομής-. Το πρότυπο φέρει τη λειτουργία μετάδοσης πίεσης, διασφαλίζοντας ότι το υλικό καταπονείται ομοιόμορφα και επιτυγχάνει την αναμενόμενη παραμόρφωση. Ιδιαίτερα αξιοσημείωτος είναι ο σχεδιασμός των οδηγών πυλώνων-που λειτουργούν σαν "οδηγοί σιδηροτροχιών", περιορίζοντας την τροχιά κίνησης της άνω και κάτω μήτρας και εξασφαλίζοντας ακριβή τοποθέτηση για κάθε ενέργεια σφράγισης.

Αντίστοιχα, η κάτω μήτρα διαθέτει επίσης δομικά χαρακτηριστικά: ένα σχέδιο τρία-σε-που αποτελείται από τη βάση της μήτρας, τους οδηγούς στύλους και το πρότυπο. Όχι μόνο αναλαμβάνει το έργο της σύγχρονης λειτουργίας με την άνω μήτρα αλλά χρειάζεται επίσης να αντιμετωπίσει ανεξάρτητα τις δυνάμεις αντίδρασης από το υλικό. Για παράδειγμα, κατά την εφαρμογή σύνθετων διατρητών για τυφλό και διάτρηση, η τετράγωνη οπή στο κέντρο της κοίλης μήτρας λειτουργεί ως κοπτικό άκρο, που λειτουργεί σε συνδυασμό με τη δράση εξώθησης της εσωτερικής πλάκας απογυμνωτή για τον αποτελεσματικό διαχωρισμό των τελικών προϊόντων από τα σκραπ. Αυτός ο δυναμικός μηχανισμός εξισορρόπησης μεταξύ της άνω και της κάτω μήτρας είναι η βάση για το σχηματισμό συμπλόκου στις μήτρες σφράγισης.

II. Συνεργική επίδραση των βοηθητικών συστημάτων Εκτός από την κύρια δομή, μια σειρά εξελιγμένων βοηθητικών συσκευών ενισχύουν περαιτέρω τα όρια απόδοσης της μήτρας. Λαμβάνοντας ως παράδειγμα το χιτώνιο οδηγού, η δομή του φωλιασμένη έξω από τον οδηγό στύλο μειώνει αποτελεσματικά τις απώλειες τριβής και παρατείνει τη διάρκεια ζωής του εξοπλισμού. ο οριακός πείρος λειτουργεί σαν "φύλακας ασφαλείας", περιορίζοντας αυστηρά το εύρος κίνησης για την αποφυγή ζημιών της μήτρας λόγω υπερφόρτωσης. Η καινοτόμος εφαρμογή του συγκροτήματος ελατηρίου καταδεικνύει περαιτέρω τη σοφία του μηχανικού σχεδιασμού-παρέχοντας παράλληλα προστασία από buffer, μπορεί επίσης να οδηγήσει την πλάκα απογύμνωσης σε γρήγορη επαναφορά, κάνοντας ολόκληρο τον κύκλο πιο ομαλό.

Σε σενάρια παραγωγής{0}}υψηλών προδιαγραφών, μπορούμε επίσης να δούμε την ενσωμάτωση πιο έξυπνων στοιχείων. Για παράδειγμα, ορισμένες προηγμένες μήτρες είναι εξοπλισμένες με συστήματα παρακολούθησης αισθητήρων για την παροχή ανατροφοδότησης δεδομένων πίεσης σε πραγματικό χρόνο. ή χρησιμοποιούν πνευματικές/υδραυλικές συσκευές εκτόξευσης για να αυτοματοποιήσουν την αφαίρεση ακανόνιστου σχήματος τεμαχίων εργασίας. Αν και αυτές οι βελτιώσεις δεν αλλάζουν τη βασική αρχιτεκτονική, ενισχύουν σημαντικά την προσαρμοστικότητα και την αξιοπιστία του εξοπλισμού.

III. Λειτουργική σύζευξη και εκδήλωση αξίας κάθε στοιχείου Μια πιο προσεκτική ματιά σε κάθε λεπτομέρεια αποκαλύπτει ότι η λεγόμενη "απλή δομή" στην πραγματικότητα κρύβει κρυμμένες περιπλοκές. Πάρτε για παράδειγμα μια κοινή μήτρα κάλυψης: πίσω από το φαινομενικά συνηθισμένο ορθογώνιο προϊόν κρύβεται η σχολαστική σχεδίαση μιας σύνθετης διάτρησης χωρίς λοξότμητες άκρες γύρω από την περίμετρό της. Ο σχηματισμός των τριών μικρών στρογγυλών οπών στη μέση είναι το αποτέλεσμα ακριβούς συνεργασίας μεταξύ του διατρητή εκτίναξης και της αντίστοιχης κοπτικής ακμής. Ακόμη πιο λεπτή είναι η παρουσία του κλειδιού συγκράτησης-αυτό το μικρό τμήμα που παραβλέπεται εύκολα εμποδίζει τη διάτρηση να πηδήξει έξω από τη μήτρα λόγω κραδασμών, αποφεύγοντας έτσι ατυχήματα ασφαλείας.

Αυτή η λειτουργική σύζευξη από μακρο σε μικρο επίπεδο διαπερνά ολόκληρη τη διαδικασία σχεδιασμού της μήτρας. Είτε πρόκειται για την προ{1}}λειτουργία βαθμονόμησης της πλάκας οδήγησης που διασφαλίζει ότι το υλικό εισέρχεται ευθεία στην περιοχή εργασίας, είτε για την αμφίδρομη-δράση της πλάκας απογύμνωσης (αποβολή του τελικού προϊόντος και πίεση προς τα κάτω στην προς επεξεργασία περιοχή), και τα δύο απεικονίζουν μια αλήθεια: μια εξαιρετική μήτρα σφράγισης δεν είναι απλώς μια οργανική, ζωντανή συλλογή εξαρτημάτων.
