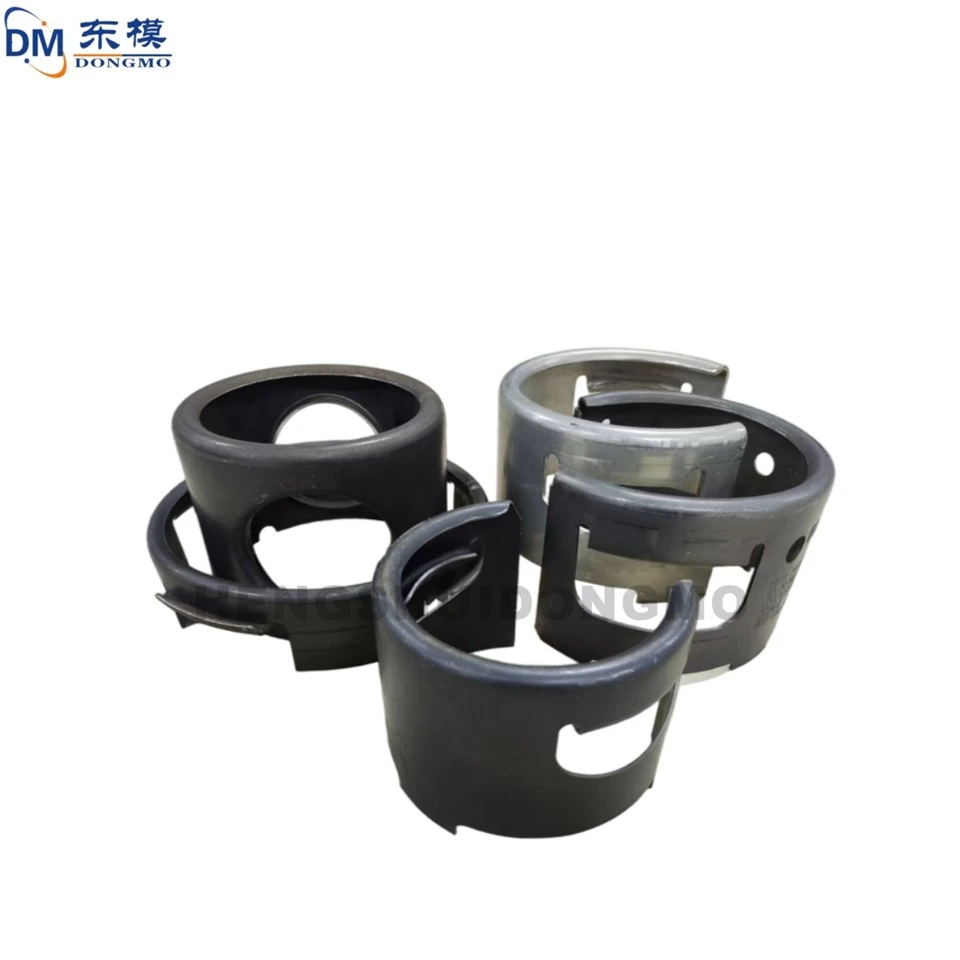

Μεταλλική Βιομηχανική Βάση Σφράγισης Μήτρα? Μήτρα σφράγισης βάσης κυλίνδρου υγραερίου

Η τεχνολογία Ultra{0}}stamping χρησιμοποιείται ευρέως στις βιομηχανίες αυτοκινήτων, οικιακών συσκευών και αεροδιαστημικής, που χαρακτηρίζεται από υψηλή απόδοση διαμόρφωσης, υψηλή χρήση υλικού και υψηλή ακρίβεια επεξεργασίας. Οι μήτρες είναι ο βασικός εξοπλισμός στη διαδικασία υπερ-σφράγισης και η απόδοσή τους καθορίζει άμεσα την αποδοτικότητα της παραγωγής και την ποιότητα του προϊόντος. Κατά τη διάρκεια-μακροχρόνιας λειτουργίας, ευάλωτα εξαρτήματα, όπως γροθιές, οδηγοί και ολισθητήρες σε μήτρες υπέρ-σφράγισης είναι επιρρεπείς σε φθορά και θραύση. Οι δομικές βελτιώσεις μπορούν να παρατείνουν τη διάρκεια ζωής του καλουπιού, να βελτιώσουν τη σταθερότητα της διαδικασίας και να μειώσουν το κόστος παραγωγής.

Για ευάλωτα εξαρτήματα όπως γροθιές, οδηγούς πυλώνες και ολισθητήρες, χρησιμοποιείται τεχνολογία ανάλυσης πεπερασμένων στοιχείων για την προσομοίωση των συνθηκών τάσεων κατά τη διαδικασία σφράγισης, προσδιορίζοντας με ακρίβεια τις περιοχές συγκέντρωσης τάσεων. Βελτίωση δομής διάτρησης: Προσθήκη δακτυλιοειδών ενισχυτικών νευρώσεων, βελτιστοποίηση της διατομής-σε τραπεζοειδές σχήμα και ρύθμιση της ακτίνας μετάβασης σε 0,3-0,5 mm για ομοιόμορφη κατανομή της τάσης, μείωση της ζημιάς από κόπωση και βελτίωση της δομικής σταθερότητας. Βελτίωση της δομής της κολόνας οδηγού: Προσθήκη αντιολισθητικών αυλακώσεων στο τμήμα οδηγού, βελτιστοποίηση της ακρίβειας προσαρμογής μεταξύ της κολόνας και του οδηγού χιτωνίου και μείωση της φθοράς που προκαλείται από ταλάντευση. Βελτίωση της δομής του ολισθητήρα: Αύξηση του πάχους των εξαρτημάτων που φέρουν καταπόνηση και βελτιστοποίηση της απόστασης προσαρμογής μεταξύ του ολισθητήρα και της ράγας οδήγησης για την αποφυγή θραύσης που προκαλείται από τη συγκέντρωση τάσεων.

Τα εξαρτήματα φθοράς είναι κατασκευασμένα από νέα-υλικά κραμάτων υψηλής απόδοσης. Οι διατρήσεις είναι κατασκευασμένες από χάλυβα SKH-9 υψηλής-ταχύτητας, οι κολώνες οδηγοί από χάλυβα ρουλεμάν GCr15 και οι ολισθητήρες από χάλυβα μήτρας H13. Η επιφάνεια υφίσταται επεξεργασία εναζώτου με αέριο στους 500-550 βαθμούς για 8-12 ώρες, με αποτέλεσμα ένα στρώμα νιτρωμένου πάχους 0,15-0,3 mm και σκληρότητα επιφάνειας άνω του HV800, ενισχύοντας την αντοχή στη φθορά και τη διάβρωση. Η θερμική επεξεργασία χρησιμοποιεί σβέση υπό κενό ακολουθούμενη από σκλήρυνση σε χαμηλή θερμοκρασία, με θερμοκρασίες απόσβεσης ελεγχόμενες στους 1050-1080 βαθμούς και θερμοκρασίες σκλήρυνσης στους 200-220 βαθμούς. Αυτό βελτιστοποιεί την ισορροπία μεταξύ σκληρότητας και σκληρότητας, επιτυγχάνοντας σκληρότητα HRC58-62 για τα εξαρτήματα φθοράς, ικανοποιώντας τις απαιτήσεις σφράγισης υψηλής συχνότητας και παρατείνοντας τη διάρκεια ζωής κατά 2-3 φορές σε σύγκριση με τα παραδοσιακά εξαρτήματα φθοράς, μειώνοντας έτσι τη συχνότητα συντήρησης.

Τα εξαρτήματα φθοράς υιοθετούν ένα αρθρωτό και τυποποιημένο σχέδιο. Οι διατρήσεις, οι κολώνες οδηγοί και οι ολισθητήρες χρησιμοποιούν τυποποιημένες διαστάσεις και ασφαλίζονται με μπουλόνια, επιτρέποντας γρήγορη αποσυναρμολόγηση και αντικατάσταση. Ο χρόνος διακοπής λειτουργίας για συντήρηση μειώνεται σε λιγότερο από μία ώρα, βελτιώνοντας τη συνέχεια της γραμμής παραγωγής. Το καλούπι είναι εξοπλισμένο με αισθητήρες κραδασμών και φθοράς, οι οποίοι συνδέονται με ένα έξυπνο σύστημα παρακολούθησης για τη συλλογή-δεδομένων λειτουργίας ευάλωτων εξαρτημάτων σε πραγματικό χρόνο. Όταν η φθορά φτάσει τα 0,01 mm ή η συχνότητα κραδασμών υπερβεί το πρότυπο, το σύστημα θα συναγερμό αυτόματα για να υπενθυμίσει στο προσωπικό να συντηρεί και να αντικαθιστά τα εξαρτήματα έγκαιρα, προωθώντας έτσι τη μετατροπή της διαχείρισης καλουπιού προς την ευφυΐα και την ψηφιοποίηση.
